MEL-100FB E1转10/100M以太网
MEL-100FB E1转10/100M以太网
 产品描述
MEL-100FB实现了E1通道至以太网的相互转换。它能把E1通道收发的信号点对点传输到RJ45接口,实现E1信道与以太网的互连,并且可以进行速率转换及时隙选取,也就是从G.703E1中任意抽取指定时隙,组成N*64K(N=1~31)的数据通道。它体积小、成本较低,很适宜对成本敏感的桥接应用,或作为比特流基础结构上的局域网延伸器或分段器。它能不间断的学习与其相连的局域网上的MAC地址,并根据数据帧的目的MAC地址来决定是否能发还是过滤。此产品广泛应用于局域网互连等各种领域。由于中国E1信道资源非常丰富,这种产品得到了广泛的应用。

产品性能
◆ 高性能以太网桥/延伸器
◆ 支持IEEE 802.3Q VLAN帧和1536 Byte超长帧透明传输
◆ 与IEEE 802.3/以太网V.2完全兼容
◆ 内置32K bytes MAC 地址存储空间,可自动学习,更新地址列表
◆ 内置高达16Mbit数据存储转发寄存器,具有高性能的数据存储转发能力
◆ 提供E1、G.703标准的广域网线路口
◆ 具有CRC4告警指示功能
◆ 可设置或屏蔽允许远端设备自动跟随本端设备时隙功能(仅限于本产品之间)
◆ 两种时钟模式可选
◆ 丰富的环回测试功能,方便用户对线路和设备进行检测
◆ E1接口阻抗同时提供75Ω 和120Ω两种,方便用户现场连接
◆ 广域网线路速率2.048M,采用HDB3编码
◆ 内置开关电源,我们提供开关电源,并会给您提供与电路板的接口
◆ 提供10/100M,全/半双工自适应以太网
◆ 能进行RJ45口的自适应选择
技术参数
1、E1接口
 a) 速 率:64Kbps*N N=1~31
 b) 码 型: HDB3码
 c) 阻 抗: 75Ω(非平横)、120Ω(平衡)
 d) 接口特性: 满足G.703标准
 e) 连 接 器:BNC(75Ω)、RJ45(120Ω)
 f) 抖动特性: 满足G.823标准
 g) 帧 结 构: 成帧结构
2、以太网接口
 a) 速 率:10/100Mbps
 b) 接口特性:满足ITU-T 802.3标准
 c) 连 接 器:RJ45接口

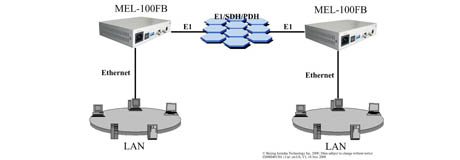

典型应用
